Розумне обладнання TBLS

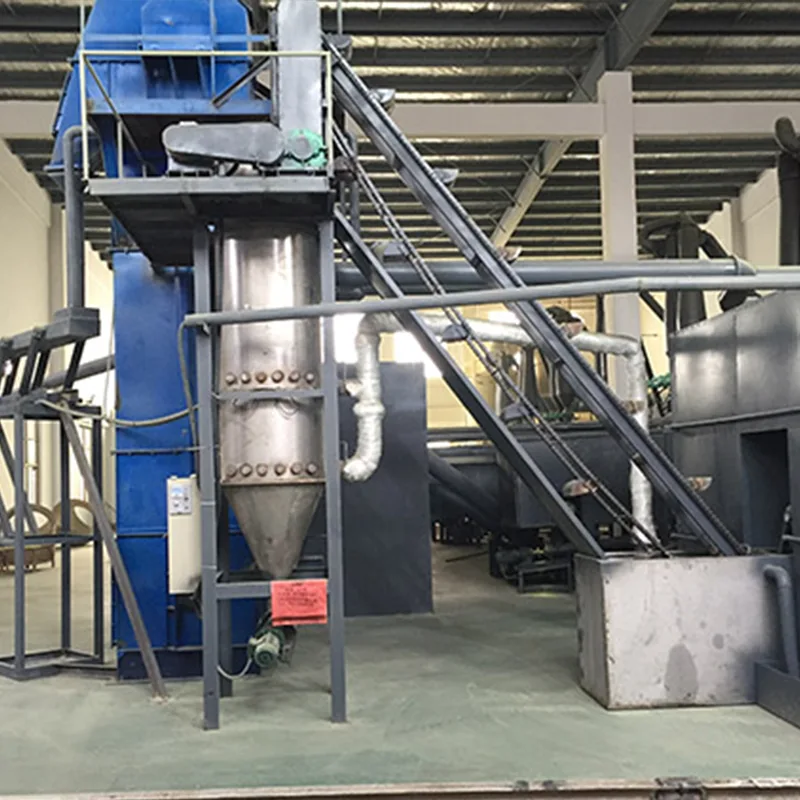

У виробництві матеріалів для свинцевих акумуляторів триосновний сульфат свинцю (TBLS) є важливою добавкою, і процес його виробництва включає кілька етапів, включаючи реакцію, фільтрацію та сушіння. Reasonable TBLS Equipment — це система моніторингу та контролю обладнання, спеціально розроблена для виробничих ліній TBLS.

Це розумне обладнання TBLS використовує програмне забезпечення промислової конфігурації Siemens WINCC V7.3SE як основну платформу. Він зв’язується з польовими пристроями через ПЛК для виконання таких функцій, як моніторинг стану виробництва, контроль температури, керування двигуном і запис виробничих даних.

Як фабрика в Китаї ми інтегруємо контроль обладнання через систему промислової автоматизації, що дозволяє Reasonable TBLS Equipment забезпечувати стабільні можливості моніторингу виробництва в межах виробничої лінії TBLS, допомагаючи компанії централізовано керувати робочим станом критично важливого обладнання.

Огляд процесу виробничої лінії TBLS

Крок 1: Реакція шламу

Запустіть суспензійний реактор, додайте оксид свинцю та воду в правильних пропорціях і ретельно перемішайте. Суміш перекачується в реакційну ємність, а після завершення реакції надходить в просочувальну ємність.

Крок 2: Фільтрація та зневоднення

Суспензія TBLS у резервуарі для просочування перекачується в пластинчатий фільтр-прес. Приблизно через 1–2 години фільтрації утворюються пластівці, і вода видаляється.

Крок 3: швидка сушка

Матеріал сушать за допомогою газової печі з гарячим повітрям, флеш-сушарки та системи повітродувки, зрештою утворюючи білий порошкоподібний триосновний сульфат свинцю.

Колекція продуктів

Висушений порошок збирається через Циклон 1# і Циклон 2#, а потім пакується.

Структура системи управління

Обладнання

Rongsheng Reasonable TBLS Equipment забезпечує повний інтерфейс промислового моніторингу, допомагаючи операторам зрозуміти робочий стан виробничого обладнання в реальному часі.

Основний інтерфейс керування

Екран привітання

Відображає статус підключення систем ПЛК і WINCC, надаючи основну інформацію під час запуску системи.

Екран стану виробництва

Відображає робочий стан обладнання:

Зелений: обладнання працює

Сірий: обладнання зупинено

Також відображає ключові параметри виробництва:

Реакція Температура чайника

Температура швидкого сушіння

Температура гарячого повітря печі

Струм двигуна вентилятора

Екран налаштування параметрів

Використовується для контролю роботи виробничого обладнання та налаштування параметрів, у тому числі:

Контроль температури

Контроль двигуна

Контроль пульсу

Контроль запуску/зупинки обладнання

Функції модуля керування

Модуль моніторингу температури та струму

У цій області відображаються дані про температуру та струм двигуна для кожної виробничої зони.

Модуль контролю температури

Кожен опалювальний прилад має незалежні функції управління, включаючи:

Керування пуском/зупинкою

Налаштування температури

Захист від температурного гістерезису

Наприклад: температура швидкого сушіння встановлена ​​на 450°C; Верхнє граничне значення гістерезису 3°C; Нижнє граничне значення гістерезису 2°C

Система автоматично припиняє нагрівання, коли температура перевищує 453°C, і перезапускається, коли температура падає нижче 448°C.

Модуль керування двигуном

Кожен двигун оснащений незалежними кнопками запуску та зупинки, а робочий стан обладнання відображається:

Зелений: Біг

Червоний: Зупинено

Управління шнековим конвеєром

Гвинтовий конвеєр накопичувального бункера підтримує:

Місцеве управління

Пульт дистанційного керування

Комп'ютерне управління

Система контролю пульсу

Імпульсна система контролю в EquipmentRongsheng Reasonable TBLS Equipment в основному використовується для керування системою видалення пилу.

Імпульси діляться на три групи:

12-сторонній імпульс

3-сторонній пульс

5-сторонній імпульс

Налаштування параметрів включають:

Інтервал: зазвичай 60 секунд

Ширина імпульсу: Зазвичай 2–3 секунди

Технічні переваги: ​​Промислова автоматизація управління

За допомогою системної інтеграції PLC і WINCC досягається централізований моніторинг і контроль виробничого обладнання.

Моніторинг даних про виробництво в реальному часі

Обладнання Обладнання Rongsheng Reasonable TBLS може записувати температуру, струм і робочий стан обладнання для зручного керування виробництвом.

Система сигналізації

У разі несправності обладнання система відображає відповідну інформацію про обладнання на інтерфейсі сигналізації.

Контроль доступу до параметрів

Система використовує контроль доступу за іменем користувача та паролем для забезпечення безпеки критичних параметрів виробництва.
