Опис продукту

У постійно розвивається ландшафт виробничих технологій, перебування вперед вимагає сучасного обладнання. Нове обладнання для виробничої лінії червоної свинцю призначене для відповідності найвищим стандартам продуктивності, надійності та ефективності. Ця вдосконалена система розроблена для виробництва червоного свинцю, критичного компонента в численних промислових програмах. Нижче ми надаємо детальний огляд ключових особливостей та специфікацій цього передового обладнання.

Червона лінія виробництва свинцю використовує новий процес, що передбачає безперервне плавлення та пульвери в печі Бартона, грануляції та глибокому окисленню та швидкому охолодженні в рухомому ліжку. Використовуючи рухому розжарку та швидке охолодження, тверді частинки постійно рухаються вниз у щільному стані, уникаючи зіткнень та інтенсивного тертя, що призводить до дуже низької швидкості поломки. Реактор, що рухається, має високу теплову інерцію та мінімальні коливання температури, повністю відповідаючи вимогам температури реакції. Час проживання матеріалу на руховому ліжку довгий і рівномірний, забезпечуючи тривалий час реакції. Контр -струмний обмін теплом між матеріалом та гарячим димовим газом контролює температуру вихлопу, ефективно використовуючи теплову енергію та підтримуючи просту систему. У межах ліжка матеріал поступово рухається від низької температури до високої температури, а потім назад до низької температури, усуваючи генерацію пари свинцю. Порівняно з методом електричної печі, цей процес споживає лише 30% енергії та коштує лише 20% початкового процесу.

Трансформація свинцю:

(1) Розтоплення №1 Електролітичного свинцю спочатку робітники розміщують електролітичну свинцю №1 на машині для годування свинцю і кладуть її в плавильну печеру свинцю для плавлення (цей процес є переривчастим виробництвом, цикл годування становить 10-12 хвилин, а 52 кг матеріалу подається щоразу). Піч плавлення свинцю нагрівається приблизно до 480 ℃ (процес плавлення свинцю електрично нагрівається). Електролітичний провід розтоплюється в рідину і стікає в порошок, що виготовляв піч через герметичну трубу. Процес плавлення свинцю повністю запечатаний, свинцевий дим генерується, всі матеріали передаються, і свинцевий шлак не генерується.

(2) Рідкий свинцевий порошок та колектор пилу свинцевий порошок є активним матеріалом для виготовлення акумуляторних плит свинцевих кислот. Це порошкоподібний матеріал металевого свинцю з шаром PBO на поверхні. Він утворюється за допомогою чистого свинцю через специфічний процес термічного окислення. Рідка свинцю з плавильної печі свинцю потрапляє в печі, де її перемішували і обертаються з великою швидкістю відцентровою силою, підтримуючи температуру приблизно 450-480 ° C. При негативному тиску в печі втягується зовнішнє повітря. Обертання крильчатки гарантує, що свинцю та повітря контактують між собою, виробляючи тонкий свинцевий порошок з бажаним ступенем окислення. Свинець на поверхні свинцевої рідини окислюється на оксид свинцю, порошкоподібну речовину з низькою питомою ваги, яка легко плаває (і містить невелику кількість свинцю). Потім спочатку окислений свинцевий порошок транспортується через змішувальну шнек через вторинний циклонний сепаратор і канал фільтра, де він є гранурованою, а потім відправляється в окислювальну печі. Ця виробнича лінія має індукований вентилятор проекту в блоці циклону та мішків. Свинцева порошкова машина, колектор пилу та окислювальна піч працюють під негативним тиском. Цей процес генерує свинцевий дим, який фіксується циклонним сепаратором і фільтром мішків та транспортується до силосу зберігання разом із спочатку окисленим свинцевим порошком.

Ключові параметри процесу для виробництва червоного свинцю:

1) Температура печі, що розчиняє свинцю, встановлюється на 530 ° C під час нормального виробництва.

2) Температура печі, що підтримується, контролюється між 430-540 ° C, струм контролюється між 19-30A, а індукований струм чернетки контролюється між 9-14A. Температуру та демпфера слід відповідно регулювати, виходячи з фактичних умов. PB% порошку з очищенням печі слід контролювати нижче 10%.

3) Гранулюючий барабан повинен працювати не менше 20 хвилин, а розмір частинок повинен контролюватися між 12-18 сіткою. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Цзянгін, провінція Цзянсу, промисловий парк Цзінджян

4) Під час нормального виробництва печі з окисленням, що рухається, температура спалювання контролюється між 600-950 ° C для природних газових печей та 400-750 ° C для електричних печей. Температури верхнього, середнього, нижнього та нижнього низького ділянки рухомого руху контролюються наступним чином:

Температура входу в верхню частину димових газів: 360-530 ° C, Температура окислення верхньої частини: 420-530 ° C; Температура введення в на вході в середній секції: 360-530 ° C, Температура окислення середньої секції: 400-500 ° C; Температура входу в нижню частину димових газів: 400-530 ° C, нижча розрізна температура окислення: 400-500 ° C; Температура входу в нижню низьку ділянку газу: 340-510 ° C, Температура окислення нижньої низької ділянки: 340-510 ° C. Температури кожного розділу в основному ґрунтуються на температурі окислення. Готова витрата викиду продукту контролюється на рівні 3,4 кг/м.

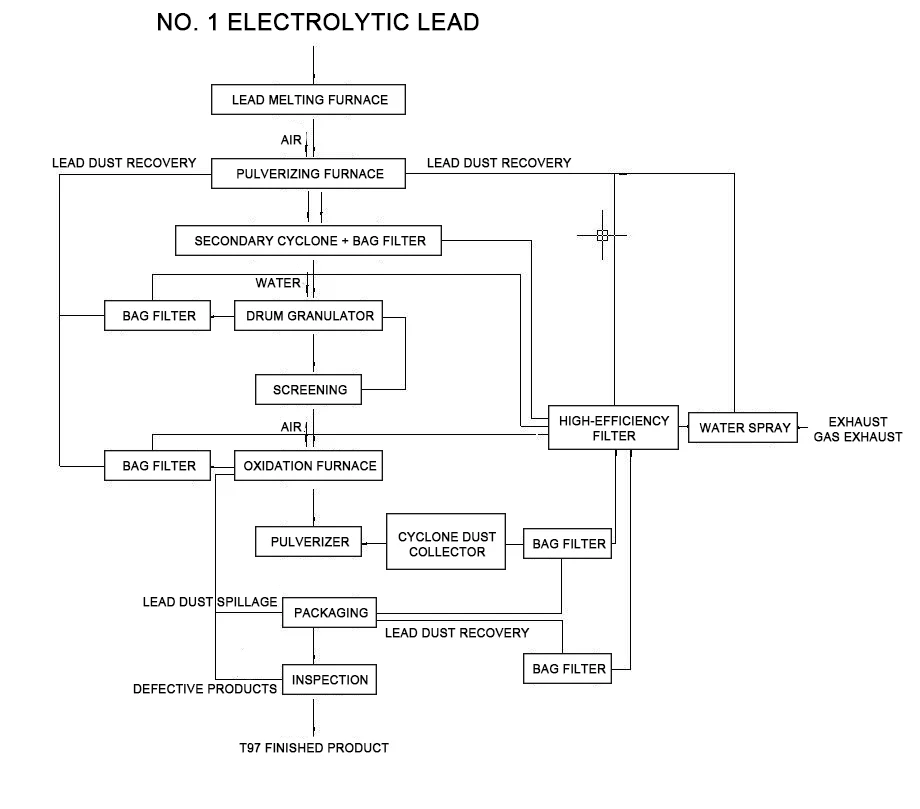

Процес виробництва описується так: Електролітичний провід №1 розміщується вручну на конвеєрі та розплавлений у плавильній печі свинцю (цей процес є переривчастим, циклом подачі 10-12 хвилин і 52 кг свинцю на заряд). Піч плавлення нагрівається приблизно до 480 ° C (електричне нагрівання використовується під час процесу плавлення свинцю). Електролітичний провід розплавляється в рідкий стан (виробляється сліди свинцевого шлаку), а потім протікає через герметичний трубопровід у наступну пульверизуючу печі Бартона. Процес плавлення свинцю повністю закритий, генеруючи свинцевий дим або пил. Всі матеріали повністю передаються. Гранлятор ролика додається після пульверизуючої печі. По мірі того, як свинцевий порошок потрапляє в гранулятор, автоматично додається невелика кількість нейтральної води, щоб служити в'яжучою для подальших процесів спікання та окислення, що зберігає негативний тиск у печі окислення. При кімнатній температурі гранульований свинцевий матеріал, що виробляється за допомогою пульверизуючого процесу, постійно розряджається з гранулятора і автоматично подається в печей спікання та окислення. Барабанний гранулятор повністю запечатаний і оснащений автоматичним пристроєм для подачі (додавання води). Вище встановлено газовий колектор. Створений свинцевий газовий вихлоп збирають і обробляють у фільтрі мішків. Збережений свинцевий пил повертається в процес пульверизації, а вихлопний газ обробляється розпилювачем, перш ніж виписати через вихлопний стек. Випускний газ, що генерується пульверизуючою печі, окислювальною печі, дробаркою та упаковками, обробляється мішками. Потім утриманий свинцевий пил передається в секцію грануляції барабанів, оброблений у високоефективному записі-колектору та повертається до пульверизуючої печі. Потім вихлопний газ потрапляє в систему розпилення води. Збережений свинцевий дим, оброблений у фільтрі мішка, повертається в пульверизуючу печі та упаковку, а вихлопний газ потрапляє в систему розпилення води.

1. Розділ фрезерування Бартона

Серійний номер	Назва пристрою	Кількість одиниць	Параметри пристрою	Виробник	Зауваження	Розміри	вага	влада
1	Ведучий візок з великою / маленькою комбінацією	4	Q235 кадр, 10# сталь каналу, плоска плита 10 мм	Хуронг	Підшипники NSK (6206/6207), Універсальний двигун (вторинна енергоефективність), REDUCER GOOMAO (BWD1-59-Y0,75-CZ) (BWD31-731-Y0,75-CZ)	220010001400	0,8T/Набір	0,75 кВт/одиниця
2	Свинцева плавильна піч	4	Печерна 310 з нержавіючої сталі, товщина 12 мм, оболонка 3 мм, Печова кришка 12 ммк235, нагрівальна трубка 310Sφ16 мм*1,5 мм, Ізоляційний шар 300 мм	Хуронг	Внутрішнє опалення та зовнішнє опалення, Температура проектування обладнання-0-550 ℃, оснащений датчиком температури	130011001650	1,5т/набір	Зовнішній18 кВт/блок Внутрішній 24 кВт/одиниця
3	Busφ1380	4	310 з нержавіючої сталі, Баррель12 мм 304 нержавіюча сталь, Bownφ80mm, Зовнішня оболонка Q235 3 мм, Ізоляційний шар 80 мм, Основний вал110мм	Хуронг	310 з нержавіючої сталі (витримує температуру 1180 ° C), Універсальний двигун (рівень енергоефективності 2), Підшипники NSK, Діапазон температури проектування обладнання 0-600 ° C, Оснащений датчиком температури, швидкість 210 об / хв	270018002550	3,0т/набір	30 кВт/одиниця
4	Кабінет управління	4	1,5 мм для корпусу коробки і 2,0 мм для дверної панелі	Шанхайський хаофуман	З ФПЛ та сенсорним екраном	8008002000	0,2/одиниця

2. Розділ грануляції

Серійний номер	Назва пристрою	Кількість одиниць	Параметри пристрою	Виробник	Зауваження	Розміри	вага	влада
1	шліфувальна машина	4	Швидкість шпинделя 3900R/хв, шліфування тонкості 320 сітки, вихід 480 кг/год, Об'єм повітря на виході 2170м³/год (без навантаження), Швидкість повітря на виході 35 м/с (без навантаження)	Changzhou Whan Airlines	Включаючи кадр, кришку, компенсатор, амортизатор, V-BELTC4064	1100580840	1,5т/набір	30 кВт/одиниця
2	Двигун 30 кВт	4	Вторинна енергоефективність	глобальний	Шків
3	Грануляційна машина	4	Barrel SUS304 (6 мм), кадр 16#	Хуронг	Оснащений пилом Chamberq235 (1,5 мм), Goomao редуктор (CZQ350-8-11), Huanqiu Motor (вторинна енергоефективність)	280012502000	1.4T/одиниця	7,5 кВт/одиниця
4	ліфт	1		Пластикові чудеса Янчжоу	Вуглецева сталь, Ланцюг металевого відра (нержавіюча сталь)	10005006000	2,5т/набір	3 кВт/одиниця
5	Спідниця	2	Довжина: 9500 мм, ширина (поверхня транспортування) 400 мм, Швидкість 10м/хв	Пластикові чудеса Янчжоу	Вуглецева сталь, край спідниці ПВХ, повністю запечатаний двома бункерами та отриманням корита, вихід 40 т/день	9500400500	1,5т/одиниця	3 кВт/одиниця
6	Поле управління (з сенсорним екраном)	2		Шанхайський хаофуман		43010001000	0,1T/одиниця
7	Резервуар для зберігання	1	SUS304 (3 мм), Том 1,8м³	Хуронг		Φ1200*7000	2t/одиниця

3. Розділ видалення пилу

Серійний номер

Назва пристрою

Кількість одиниць

Параметри пристрою

Виробник

Зауваження

Розміри

вага

влада

1

72-мішковий імпульсний колектор пилу

10

Площа фільтрації 54㎡,

Концентрація пилу <15 г/м³,

Ефективність 99,5%, коробка Q235 (3 мм)

Хуронг

Включаючи пульсовий мішок,

контролер,

нафтовод-сепаратор,

Універсальний двигун (рівень енергоефективності 2),

Підшипник NSK (FC207),

Goomao редуктор (BWD2-43-y1.5-2p)

2500*1500*3900

2,5т/одиниця

1,5 кВт/одиниця

2

Вентилятор 11 кВт

6

Житло Q235 (4 мм)

Нантонг Гаонан

Включаючи імпорт та експорт,

Глобальний двигун (вторинна енергоефективність)

1000*800*1500

0,4т/одиниця

11 кВт/одиниця

4. Розділ екранізації

Серійний номер	Назва пристрою	Кількість одиниць	Параметри пристрою	Виробник	Зауваження	Розміри	вага	влада
1	Шестикутне сито	2	Житло Q235 (3 мм), екран SUS304 (10 сітки, 18 сітки)	Хуронг	NSK6312, Машинні ноги 120603 квадратна трубка, Huanqiu Motor (вторинна енергоефективність), REDUCER GOOMAO (BWD1-59-Y1.5-2p)	3000120 03000	1,5т/набір	1,5 кВт/одиниця
2	Дробарка	2	Житло Q235 (12 мм), екран SUS304 (12 сітки)	Хуронг	Goomao редуктор (BWD3-43-y2.2-2p), Huanqiu Motor (вторинна енергоефективність)	1000300400	0,3т/одиниця	2,2 кВт/одиниця
3	Бункер	20	Циліндр Q235 (3 мм), Машинна стопа L5#, Об'єм 0,15㎡	Хуронг		Q159*5000	1.1T/одиниця
4	контрольна коробка	2		Шанхайський хаофуман	З ФПЛ та сенсорним екраном	43010001000	0,1/одиниця
5	Передача шнека	6	Матеріал оболонки SUS304, φ133*4.5	Хуронг	Goomao редуктор (BWD2-43-y1.5-2p), Huanqiu Motor (вторинна енергоефективність), NSKFC207	Φ159*4000	0,8T/Набір	1,5 кВт/одиниця

5. Секція спікання

Серійний номер	Назва пристрою	Кількість одиниць	Параметри пристрою	Виробник	Зауваження	Розміри	вага	влада
1	Спікання рухомого ліжка	6	Кузов циліндра, Матеріал SUS304 (6 мм), Довжина окислення 8м, датчик температури 17 балів контроль	Хуронг	Включаючи основну трубу, газовий клапан, компенсатор, клапан метелика	1200*7500	2,5т/набір
2	Скляний ротор -метр	6	газовий	Фабрика інструментів Dongtai		15005001500	0,3т/одиниця
3	Напівфабрикатний продукт SILO	6	Бочка Q235 (3 мм)	Хуронг		Φ800*1200	0,3т/одиниця
4	Паливна піч -піч	6	Shell sus310s (6 мм), нагрівальна трубка SUS310S, φ12.5*1,5	Хуронг		Φ400*2500	0,8T/Набір	80 кВт/одиниця
5	72-мішковий імпульсний колектор пилу	6	Площа фільтрації 54㎡, Концентрація пилу <15 г/м³, Ефективність 99,5%, Коробка Q235 (3 мм)	Хуронг	Включаючи пульсовий мішок, контролер, нафтовод-сепаратор, Універсальний двигун (рівень енергоефективності 2), Підшипник NSK (FC207), Goomao редуктор (BWD2-43-y1.5-2p)	250015003900	2,5т/одиниця	1,5 кВт/одиниця

Серійний номер	Назва пристрою	Кількість одиниць	Параметри пристрою	Виробник	Зауваження	Розміри	вага	влада
6	11kwfan	6	Житло Q235 (4 мм)	Нантонг Гаонан	Включаючи імпорт та експорт, Глобальний двигун (вторинна енергоефективність)	10008001500	0,4т/одиниця	11 кВт/одиниця
7	L51 Коріння вентилятор	6	Швидкість 980р/хв, Потік впускного входу 13,6 м³/хв, Оснащений 6-ступінчастим двигуном 380V11KW	Шаньдун Рубо	Включаючи вхідні та випускні глушники та базу	100008001000	1т/одиниця	15 кВт/одиниця
8	Охолоджувальне ліжко	6	Бочка Q235 (6 мм)	Хуронг		8005001000	0,3т/одиниця
9	Готовий силос продукту, вібраційна машина	6	Бочка Q235 (6 мм)	Хуронг		400400500	0,1T/одиниця
10	Контрольна шафа (з ЗПЛ, сенсорний екран)	3		Шанхайський хаофуман		4508001850	0,25/одиниця

Серійний номер	Назва пристрою	Кількість одиниць	Параметри пристрою	Виробник	Зауваження	Розміри	вага	влада
11	Спіральний шнек	6	Житло Q235, Φ89*4,5	Хуронг	Goomao редуктор (BWD1-43-y0.75-2p), Huanqiu Motor (вторинна енергоефективність)	8008001600	0,3т/одиниця	0,75 кВт/одиниця
12	Годівниця	2	Житло Q235, Φ219615000	Хуронг	Goomao редуктор (BWD3-43-y2.2-2p), Huanqiu Motor (вторинна енергоефективність)	40040015000	0,8T/Набір	2,2 кВт/одиниця
13	Коробка для зберігання	1	Житло Q235 (6 мм)	Хуронг			1т/одиниця
14	Комп'ютери та монітори	1		бренд

6. Розділ збору пилу викидів

Серійний номер	Назва пристрою	Кількість одиниць	Зауваження	Розміри	вага
1	Кімната з попередньою обробкою	1
2	Q = 75000M3/год	1	З диференціальним дисплеєм тиску та контролером програми очищення
3	Фільтр HEPA	27
4	індукований вентилятор	1	Q = 75000 м3/год, P = 3800PA змінна частота двигуна, K = 110-132kw
5	Платформа для тестування	1
6	Вихлопна труба і свердловина рамка	1	φ1450*4 мм H = 18м
7	Електронна система управління	1	Дельта -інвертор

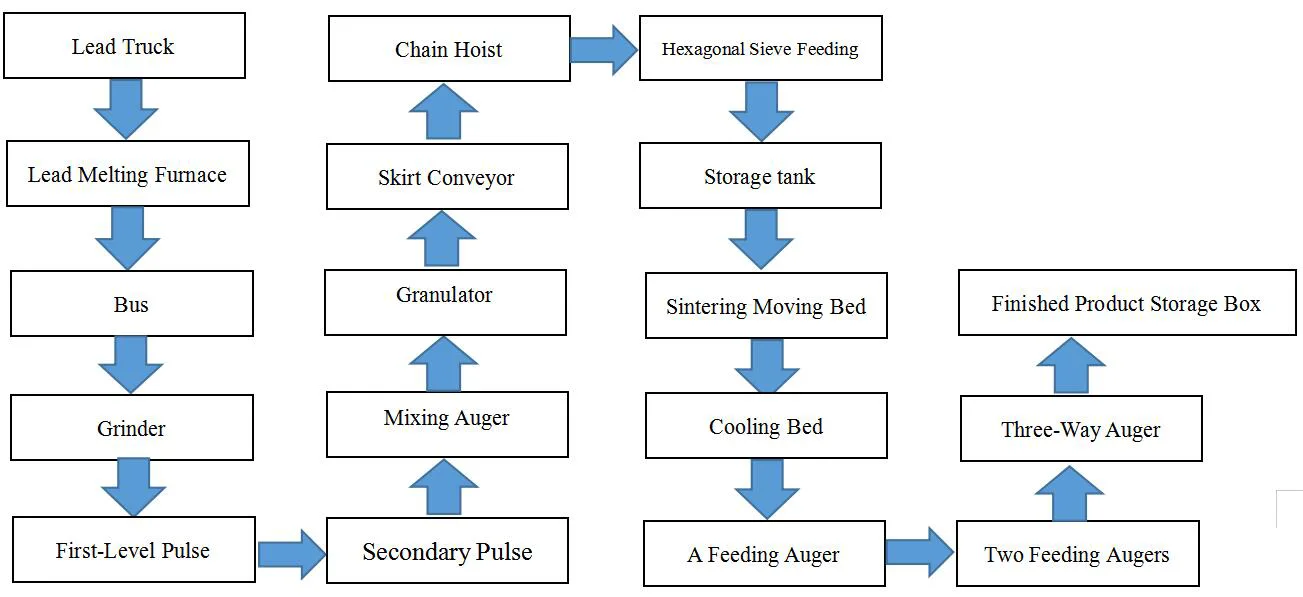

Процес зернистого червоного свинцевого виробництва:

Red Lead Production Line Equipment

Список обладнання для гранул дроблення виробництва (спеціальна)

Роздрібнення

Серійний номер	Назва пристрою	Кількість одиниць	Параметри пристрою	Виробник	Зауваження	Розміри	вага	влада
1	Силос, гвинтовий конвеєр	2	Житло Q235, φ89*4,5	Хуронг	Швидкість регулювання двигуна	8008001600	0,3т/одиниця	1,5 кВт/одиниця
2	Ультратонкий пульверизатор	2	Швидкість шпинделя 3900R/хв, шліфування тонкості 320 сітки, вихід 480 кг/год, Об'єм повітря на виході 2170м³/год (без навантаження), Швидкість повітря на виході 35 м/с (без навантаження)	Шенчжоу, Чжецзян	Включаючи кадр, кришку, компенсатор, амортизатор, Універсальний двигун (вторинна енергоефективність)	22009001800	1,5т/набір	Хост 22 кВт/одиниця Розширення 4 кВт/одиниця
3	72-мішковий імпульсний колектор пилу	2	Площа фільтрації 54㎡, Концентрація пилу <15 г/м³, Ефективність 99,5%, Коробка Q235 (3 мм)	Хуронг	Включаючи пульсовий мішок, контролер, Сепаратор нафто-вода, електричний клапан, Універсальний двигун (рівень енергоефективності 2), Підшипник NSK (FC207), Goomao reducer, (BWDZ-43-y1.5-2p)	250015003900	2t/одиниця	1,5 кВт/одиниця
4	18,5 кВт вентилятор	2	Житло Q235 (4 мм)	Нантонг Гаонан	Включаючи імпорт та експорт, глобальний двигун (вторинна енергоефективність)	12006001500	0,6т/одиниця	18,5 кВт/одиниця
5.	72-мішковий імпульсний колектор пилу	2	Площа фільтрації 54㎡, Концентрація пилу <15 г/м³, Ефективність 99,5%, Коробка Q235 (3 мм)	Хуронг	Включаючи пульсовий мішок, контролер, Сепаратор нафто-вода, електричний клапан, Універсальний двигун (рівень енергоефективності 2), Підшипник NSK (FC207), Goomao reducer, (BWDZ-43-y1.5-2p)	150015003900	1т/одиниця	1,5 кВт/одиниця

Серійний номер	Назва пристрою	Кількість одиниць	Параметри пристрою	Виробник	Зауваження	Розміри	вага	влада
6	КОРОБКА КОНТРОЛЬ (ЗПЛ, сенсорний екран)	2		Шанхайський хаофуман		43010001000	0,1/одиниця
7	7,5 кВт вентилятор	2	Житло Q235 (4 мм)	Нантонг Гаонан	Включаючи імпорт та експорт, Глобальний двигун (вторинна енергоефективність)	600600800	0,3т/одиниця	7,5 кВт/одиниця
8	Гравітаційна автоматична упаковка машина	2	Ємність упаковки: 40-100 мішків/година, Зважування діапазону: 25 кг/мішок, зважування точності ± 0,2-0,3%, потужність 5,5 кВт	Вусі Баняо	Швидкість шиття: 1800 об / хв, Шиття товщини: 8 мм, Довжина зшивання: 6,5-11 мм, Автоматичне розбиття нитки	200010002500	1,5т/набір	5,5 кВт/одиниця
9	Годівниця у формі зірки	4	V = 60-80 ℃, тиск повітря 7236, Швидкість потоку 3167, Швидкість 2800р/хв	Цзянгін Фуксін		400*800	0,2T/одиниця	1,5 кВт/одиниця
10	Резервуар для зберігання	2	SUS304 (6 мм), Том 1,8м³	Хуронг	Barrel SUS304 (6 мм)	Φ1800*3000	1,2т/одиниця

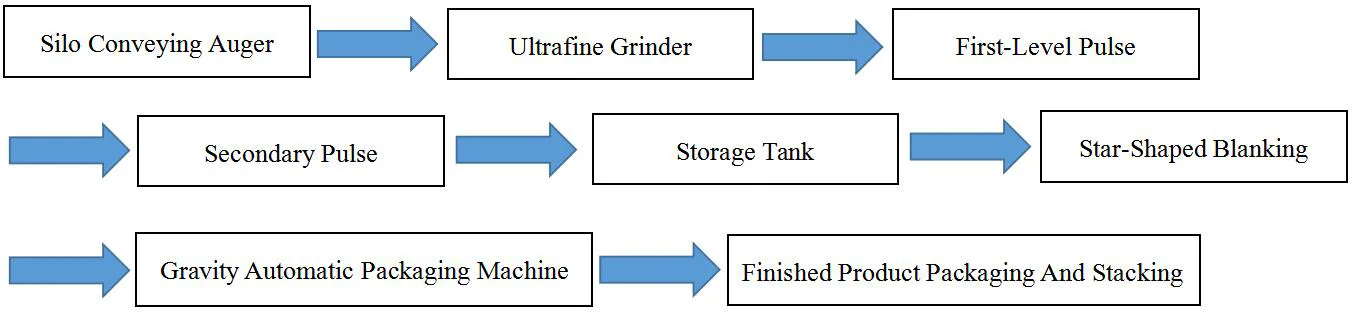

Процес дроблення виробничої лінії:

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Чому вибирати нове обладнання для виробництва червоної свинцю?

· Оптимізована продуктивність: гарантує, що червоний свинець виробляється з найбільшою можливою якістю, відповідаючи вимогам сучасних промислових стандартів.

· Економічно: Незважаючи на вдосконалені особливості, обладнання призначене для економічного вигідного, пропонуючи високу віддачу від інвестицій.

· Універсальність: підходить для широкого спектру застосувань, від традиційних галузей до нових секторів.

· Підтримка та обслуговування: підкріплена комплексною підтримкою та сервісом, гарантуючи, що користувачі можуть розраховувати на обладнання для довгострокових операцій.
