Плужний зсувний змішувач

Цей горизонтальний плужний змішувач є ефективним змішувальним обладнанням, призначеним для порошкових, гранульованих і твердо-рідких змішаних матеріалів. Він широко використовується в процесах змішування кальцієво-цинкових стабілізаторів, добавок ПВХ, сухого розчину, хімічної сировини та інших матеріалів. Основний корпус виготовлено з дзеркально відполірованої нержавіючої сталі, яка є стійкою до корозії та легко чиститься, повністю відповідає гігієнічним вимогам і технологічним вимогам хімічної промисловості, промисловості будівельних матеріалів та інших галузей.

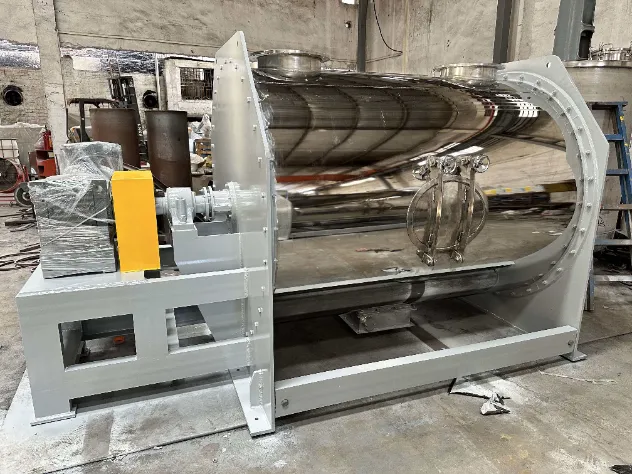

Обладнання має горизонтальну циліндричну структуру з жорсткою сталевою рамою, що забезпечує стабільну роботу без тряски. Частина трансмісії добре захищена з низьким рівнем шуму та простим обслуговуванням, підходить для безперервного та серійного виробництва.

Структура та конфігурація ядра

Циліндр і рама

Циліндр виготовлений з нержавіючої сталі SUS304 з дзеркально полірованою всередині і зовні, без мертвих кутів, легко чиститься. Обидва кінцеві фланці мають конструкцію швидкознімних болтів для легкого внутрішнього огляду та очищення. Рама виготовлена ​​з пофарбованої вуглецевої сталі з високою міцністю і хорошою стабільністю, не деформується при тривалому використанні. Порти подачі встановлені у верхній частині циліндра, а люк, що швидко відкривається, розташований збоку для спостереження за матеріалом і обслуговування.

Система плужного вала

На головному валу встановлено декілька комплектів змішувальних лопатей у формі плуга. Коли вал обертається, плуги змушують матеріал рухатися радіально та аксіально, швидко утворюючи циркуляційний потік змішування. Плуги виготовлені із зносостійких матеріалів з тривалим терміном служби, хорошою адаптованістю до матеріалів, відсутністю глухих кутів для накопичення.

Високошвидкісний подрібнювач (додатково)

Зарезервовані місця для високошвидкісних подрібнювачів збоку від циліндра, які можна встановити відповідно до вимог матеріалу. Подрібнювачі зрізають і деагломерують застиглі матеріали, що особливо підходить для процесів змішування з рідкими добавками. Вони можуть швидко розпилювати та рівномірно диспергувати рідини в порошки, уникаючи агломерації добавок і покращуючи однорідність змішування.

Система передачі

Головний привід приймає пряме з'єднання двигуна + редуктора, з високою ефективністю передачі та стабільною роботою. Оснащений муфтами і захисними пристроями, він безпечний, надійний і має низький рівень відмов. Потужність двигуна налаштовується відповідно до об’єму обладнання, щоб відповідати різним вимогам щодо в’язкості матеріалу та навантаження на змішування.

Розряд і допоміжні конфігурації

Розвантажувальний отвір великого діаметру встановлений у нижній частині циліндра, який можна оснастити поворотним клапаном/кульовим краном для повного зливу без залишків. Відповідно до вимог процесу, пристрої для розпилення рідини та структури нагрівання/охолодження сорочки можуть бути обладнані для реалізації спеціальних процесів, таких як розпилення під час змішування та змішування з контрольованою температурою.

Принцип роботи

Під час роботи обладнання головний вал приводить в обертання плуги. Плуги викидають матеріал уздовж стінки циліндра, утворюючи радіальний і осьовий потік, щоб швидко створити циркуляційний потік змішування. У той же час, коли матеріал проходить через високошвидкісні подрібнювачі (якщо вони є), він зрізається та розсіюється для подальшого очищення матеріалу та усунення агломератів. Під подвійною дією конвекційного змішування плугами та зсувної дисперсії подрібнювачами матеріал може бути рівномірно змішаний за короткий час, і сегрегація нелегко відбутися під час змішування, що підходить для рівномірного змішування матеріалів з різною питомою вагою та розміром частинок.

Переваги

Висока ефективність змішування: подвійна структура змішування плугів і подрібнювачів, висока рівномірність змішування, короткий час змішування, висока ефективність виробництва.

Широка адаптивність: може працювати з різними матеріалами, такими як сухий порошок, гранули та твердо-рідкі суміші, підходить для кальцієво-цинкових стабілізаторів, добавок ПВХ, сухого розчину та інших галузей промисловості.

Легке очищення та обслуговування: циліндр із дзеркально відполірованої нержавіючої сталі + люк, що швидко відкривається, без глухих кутів усередині, легко чистити, зручно контролювати перехресне забруднення під час зміни матеріалів.

Стабільна та надійна робота: сильна загальна жорсткість конструкції, стабільна система передачі, низький рівень шуму та низька кількість відмов, придатні для тривалого безперервного виробництва.

Високі налаштування: об’єм, матеріал, структура нагріву/охолодження, пристрій для розпилення рідини та інші конфігурації можуть бути налаштовані відповідно до вимог процесу замовника для задоволення різних сценаріїв виробництва.

Додатки

Хімічна промисловість: змішування ПВХ кальцієво-цинкових стабілізаторів, пластикових добавок, гумових добавок, пігментів, барвників та інших порошків.

Промисловість будівельних матеріалів: змішування сухого розчину, шпаклівки, теплоізоляційних матеріалів та інших сухих порошків.

Харчова/фармацевтична промисловість: санітарно-якісна суміш харчових добавок, приправ, фармацевтичних порошків тощо.

Інші галузі: змішування та обробка порошкових матеріалів, таких як пестициди, корми, керамічна сировина та вогнетривкі матеріали.
