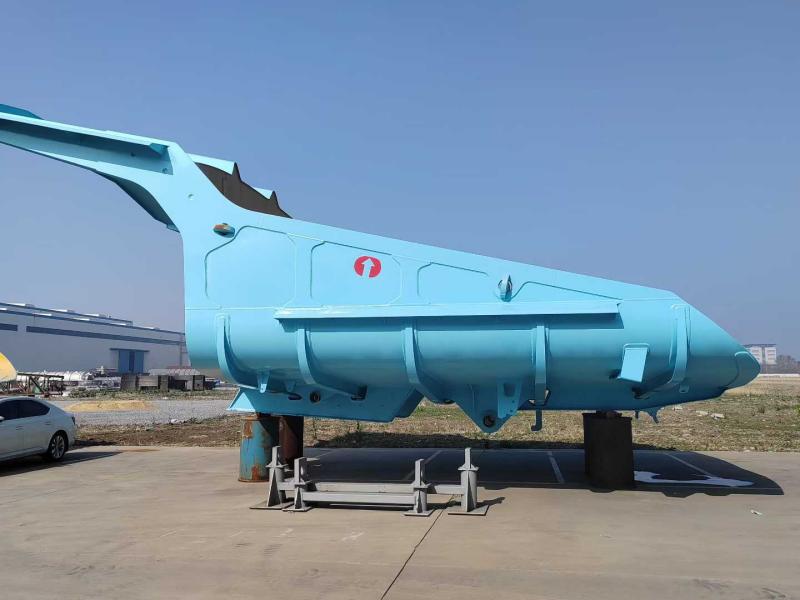

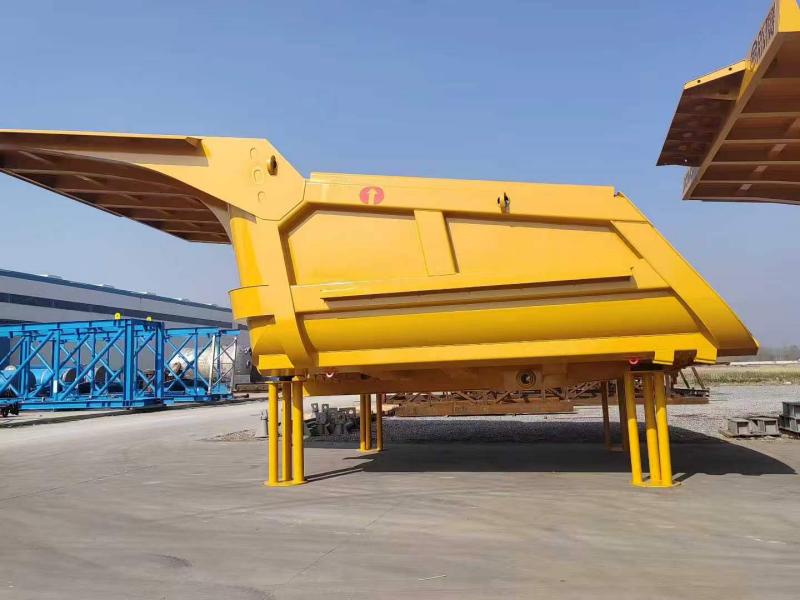

Вантажний кузов великовантажного кар'єрного самоскида

Вантажний кузов важкого кар’єрного самоскида Hongsheng розроблено з урахуванням фактичних важких умов експлуатації на гірничодобувних ділянках як основної передумови; він повністю інтегрує високоміцні, зносостійкі сталеві пластини та структуру, оптимізовану за допомогою аналізу кінцевих елементів, із гідравлічною підйомною системою самоскида. Відійшовши від традиційних прямокутних конструкцій з плоским дном, цей вантажний кузов має лопататий профіль без дверей багажника з безперервним нахилом. Цю конструкцію доповнює багатошарове розташування зносостійких сталей подвійного сорту NM400/NM450: NM450 використовується для підлоги та зон високого зносу, щоб протистояти ковзаючому стиранню, тоді як NM400 застосовується для зон удару та верхніх захисних пластин для поглинання ударів від падаючих каменів. Крім того, зовнішня скелетна структура, що складається з п’яти поздовжніх і дев’яти поперечних ребер, у поєднанні з конструкцією переходу із заокругленою дугою ефективно розподіляє напругу під високими навантаженнями, тим самим запобігаючи розтріскування зварних швів і деформацію пластини.

Визначення продукту та основна ідентифікація

Що таке кузов Rongsheng Cargo важкого кар'єрного самоскида?

Це повністю зварена вантажна платформа з монококовою конструкцією, спеціально розроблена для кар’єрних самоскидів із механічним приводом від 50 до 100 тонн. Вантажний кузов важкого кар’єрного самоскида, сконструйований без традиційної задньої двері (з воротами), має форму «ковша» або «бульдозера». Ця геометрія зміщує центр ваги вперед під час підйому, створюючи природну площину ковзання.

Ключові маркери ідентифікації:

Конструкція: 100% роботизована + ручне зварювання проплавленням.

Геометрія: вигнута підлога (у стилі банан) із височілим кутом задньої частини.

Обладнання: інтегровані захисні щитки від викиду каміння та посилені шарнірні виступи.

Технічні переваги та технічна перевага

1. Похила конструкція «Примарна підлога» (нульове перенесення назад)

Наш інженерний аналіз глобальних гірничих об’єктів показав, що стандартні прямокутні корпуси утримують до 3-5 тонн липкого матеріалу за цикл. Компанія Rongsheng вирішила цю проблему, скасувавши пласку підлогу. Вантажний кузов важкого кар'єрного самоскида має безперервний підйом на 13 градусів від захисту кабіни до задньої частини. Цей ефект «живої підлоги» використовує прискорення сили тяжіння. Коли підйомник вмикається, вантаж ламається і зісковзує одним рухом. Більше ніяких викопувань, жодних ударів молотком по замороженому вантажу.

2. Матеріалознавство: NM400 проти NM450 Strategic Layering

Вибір правильної марки сталі – це баланс між ударною в’язкістю та терміном служби чистого зносу -1. Ми не використовуємо одну оцінку для всього блоку; ми використовуємо стратегію «Bi-Grade».

Підлога та нижні бічні стінки (високий знос): оснащено NM450 для чудової стійкості до стирання (твердість 420–480 HB).

Верхні бічні стінки та передній навіс (високий удар): оснащено NM400 для чудової міцності та стабільності зварного шва (твердість 360–440 HB).

Ця комбінація гарантує, що вантажний кузов важкого кар’єрного самоскида поглинає удари від падаючих 500-кілограмових валунів без тріщин (NM400), а підлога відхиляє постійний опір транспортування (NM450).

3. «П'ятиреберна дев'ятипоздовжня» інтеграція скелета

Моделювання методом кінцевих елементів (FEA) показало, що руйнування від напруги зазвичай виникають у зварних швах між підлогою та ребрами жорсткості. Тому замість того, щоб просто приварювати поперечини до плоскої пластини, ми інтегруємо опорну конструкцію в корпус. Зовнішня гратчаста конструкція «П'ять поздовжніх і дев'ять поперечних» грає роль ферми. Він розподіляє навантажену масу понад 60 тонн по всій рейці шасі, запобігаючи деформації «бананової шкірки», поширеній у продуктах конкурентів.

Основні характеристики та функціональний дизайн

Оптимізована геометрія прогину породи

Передній купол розширюється назовні та вгору під кутом 45 градусів. Це виконує дві важливі функції для вантажного кузова важкого кар’єрного самоскида:

Захист: відбиває валуни від даху кабіни та вітрового скла.

Розширення обсягу: збільшує потужність удару без небезпечного підвищення центру ваги.

Посилена хвостова зона удару

Задня кромка оснащена захисною смугою NM450 подвійної товщини. Під час зворотного перетягування (звичайна практика очищення скидальних колодок) стандартні корпуси деформуються. Наш посилений хвіст зберігає свою лінійну форму, забезпечуючи належне ущільнення дверей багажника (якщо є).

Технічний паспорт (технічні характеристики)

Стандартні технічні характеристики для 60-тонного вантажного кузова великого кар'єрного самоскида. Спеціальне проектування доступне для інших корисних навантажень.

Чому варто вибрати Rongsheng для потужних рішень для майнінгу?

Вибір постачальника капітального обладнання є стратегічним рішенням. Jiangsu Rongsheng Import And Export Co., Ltd. виділяється через «Технічну підтримку металургії». Ми не торгова компанія; ми інженери.

Металургійна перевага: Оскільки наша материнська компанія спеціалізується на оксиді свинцю та важкій промисловій обробці (обладнання для виробництва оксиду свинцю, теплотехніка), ми маємо глибоке розуміння високотемпературного стресу та змін кристалічної структури сталі -1. Ми застосовуємо цю «логіку теплового стресу» до зварювання кузовів наших вантажівок, гарантуючи мінімізацію ЗТВ (зон теплового впливу).

Індивідуальне виготовлення: ми не підтримуємо універсальний інвентар. Кожен вантажний кузов важкого кар’єрного самоскида сконструйовано відповідно до конкретних точок кріплення шасі (штифтів і драбинних рам) вашого існуючого парку (CAT, Komatsu, БелАЗ або XCMG).

Гарантія на структурну цілісність: ми пропонуємо стандартну структурну гарантію на відсутність тріщин на основних плитах підлоги, що свідчить про нашу термічну обробку для зняття напруги після зварювання.

Профіль компанії та глобальний слід

Jiangsu Rongsheng Import And Export Co., Ltd. має своє коріння глибоко у важкому виробництві. Починаючи з високоскладних ліній виробництва оксиду свинцю (обслуговуючи сектори акумуляторів, скла та кераміки), компанія розширила свій досвід «переміщення важких вантажів» на сектор логістики гірничої промисловості.

Наші основні компетенції:

Зосередженість на дослідженнях і розробках: під керівництвом старших інженерів із понад 10-річним стажем у застосуванні сталі, що зношується.

Глобальне обслуговування: ми надаємо технічне керівництво на місці для першого встановлення.

Якість понад усе: кожен вантажний кузов важкого кар’єрного самоскида проходить магнітно-порошкову перевірку (MPI) для виявлення дефектів зварних швів під поверхнею перед піскоструминною обробкою та фарбуванням.

Рекомендації щодо транспортування та встановлення

Враховуючи об’ємний розмір вантажного кузова великовантажного кар’єрного самоскида, транспортування зазвичай здійснюється за допомогою плоских стелажних контейнерів або суден для наливних вантажів.

Попереднє складання: корпус зварений як єдине ціле.

Обробка поверхні: двокомпонентна епоксидна грунтовка (захист від корозії для морських вантажів) + поліуретанове покриття (стійкість до ультрафіолетового випромінювання).

Встановлення на місці: наша команда надає інструкції щодо кріплення болтами для вирівнювання циліндрів підйому, щоб запобігти скрученню нового кузова.

Часті запитання (FAQ)

З: Чи можу я встановити ваш вантажний кузов на шасі вантажівки іншої марки (наприклад, Komatsu HD785)?
A: Так. Jiangsu Rongsheng Import And Export Co., Ltd. розробляє вантажний кузов важкого кар’єрного самоскида, який не залежить від бренду. Нам потрібні ваші оригінальні розміри шасі (діаметр осі, ширина рами драбини, хід циліндра підйому), щоб виготовити підрамник правильного кріплення.

Питання: Як вибрати між кузовом із закритим кузовом і ковшом без воріт?
Відповідь: якщо ви транспортуєте дрібний пісок або заповнювач, ворота запобігають «розрізанню» купи. Якщо ви транспортуєте вибухнуте каміння або сміття, що виникло під час знесення, наш стандартний дизайн ковша без воріт забезпечує більш високі швидкості скидання та нульове обслуговування воріт. Ми надамо консультацію залежно від щільності вашого матеріалу.

Питання: Який час виконання спеціального вантажного кузова важкого кар’єрного самоскида?
A: Для стандартних корпусів потрібно 30-45 днів. Виготовлення на замовлення (включно з переглядом креслення та виготовленням шаблону) вимагає 45-60 днів, а також час морського транспортування.

З: Ви надаєте гвинти вкладиша?
A: Так. Ми постачаємо повний комплект фурнітури, включно з чашковими квадратними вкладишами та гумовими шайбами ​​для гасіння вібрації, що гарантує, що вкладиші NM450 щільно прилягають до основної плити підлоги.

Зверніться до технічної підтримки

Чи є у вас конкретні вимоги до корисного навантаження або моделі зносу від вашого поточного парку?

Зв'яжіться з нами/ Наш інженерний відділ приJiangsu Rongsheng Import And Export Co., Ltd.Ми надамо прогноз зносу за методом кінцевих елементів (FEA) для вантажного кузова великовантажного кар’єрного самоскида спеціально для умов вашої шахти.
