Як зрозуміти коди моделей насосів? Посібник із серії відцентрових насосів DG, D, CQ та інших

Вибираючи промислові насоси, інженери та групи закупівель часто стикаються з такими кодами моделей, як DG, D, CQ, CD та іншими літерними комбінаціями.

Для багатьох покупців ці букви можуть виглядати як прості назви товарів. Однак коди моделей насосів зазвичай містять корисну інформацію про серію продукту, конструкцію конструкції або категорію застосування.

Однак слід зазначити один важливий момент: не існує універсального стандарту іменування літер моделей насосів. Різні виробники можуть по-різному визначати власні серії продуктів. Тому точне значення коду насоса завжди має підтверджуватися технічною документацією виробника.

У цій статті на прикладі горизонтального багатоступінчастого відцентрового насоса серії DG пояснюється, як зазвичай розуміються коди моделей насосів і як можна розрізнити різні серії насосів.

Що означають літери на моделях насосів?

Моделі промислових насосів зазвичай складаються з букв, цифр і символів. Букви зазвичай вказують на серію насоса або структурну категорію, тоді як цифри часто надають інформацію, пов’язану з конструктивними параметрами.

Наприклад:

Горизонтальний багатоступеневий відцентровий насос серії DG

У цій моделі:

• DG представляє серію насосів
• Наступні цифри, залежно від правил найменування виробника, можуть позначати конструктивні параметри, такі як потік, напір або кількість ступенів

Однак точне значення залежить від виробника. Покупці не повинні судити про насос тільки за буквами в назві моделі. Повні специфікації продукту та технічна документація все ще є основою для вибору насоса.

Що означає «DG» у насосі серії DG?

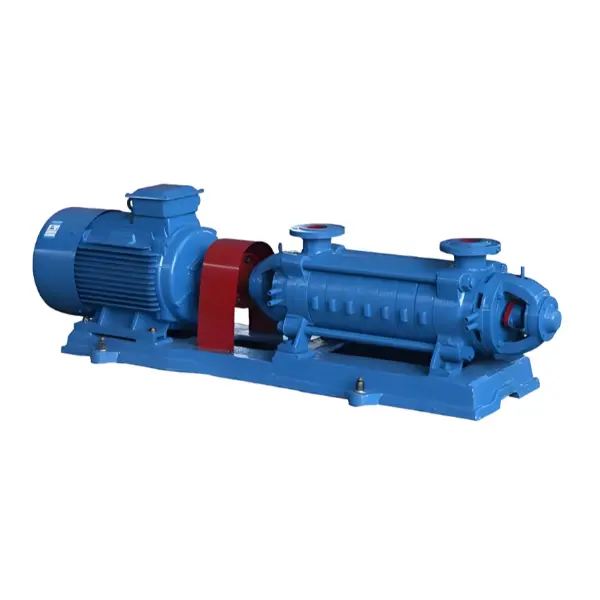

Горизонтальний багатоступеневий відцентровий насос серії DG — це тип промислового відцентрового насоса з горизонтальною багатоступінчастою структурою з одним всмоктуванням.

Насоси серії DG зазвичай мають наступні конструктивні характеристики:

• Горизонтальна конструкція установки
• Конструкція з одним всмоктуванням
• Багатоступеневе розташування робочого колеса
• Секційна конструкція корпусу насоса
• Компоненти ротора, включаючи робочі колеса та балансувальний диск

Насос серії DG призначений для перекачування рідин, які не містять твердих часток і не мають корозійних властивостей.

Відповідно до специфікацій виробу застосовний діапазон температур рідини:

-20°C до 105°C

Тиск на вході має бути:

Менше 0,6 МПа

Як розуміти числа в моделях насосів?

Окрім букв, важливу інформацію надають також цифри в моделях насосів.

Наприклад, деякі моделі багатоступеневих відцентрових насосів можуть використовувати такі формати, як:

DG46-50×6

У цьому форматі іменування:

• DG — серія насосів
• 46 — зазвичай відноситься до індикації витрати
• 50 — зазвичай відноситься до одноступеневої індикації напору
• 6 — кількість ступенів насоса

Однак різні виробники можуть використовувати різні методи найменування.

При виборі насоса необхідно перевіряти номер моделі разом із:

• Вимоги до потоку
• Вимоги до голови
• Характеристики рідини
• Робоча температура
• Умови монтажу

Чому існують різні серії насосів?

Промислове застосування має різні робочі вимоги. Виробники зазвичай розробляють різні серії насосів на основі конструкції насоса, конструкції гідравліки, методів ущільнення та умов застосування.

Конструкція насоса

Різні серії можуть мати різні структури, наприклад:

• Горизонтальний або вертикальний дизайн
• Одноступенева або багатоступенева структура
• Різні схеми всмоктування

Кожна конструкція розроблена для конкретних вимог застосування.

Гідравлічний проект

Внутрішня гідравлічна конструкція насоса впливає на передачу енергії рідини.

Багатоступінчастий відцентровий насос використовує кілька робочих коліс, розташованих на роторі, тоді як одноступінчастий насос використовує одне робоче колесо. Конструктивна відмінність впливає на вибір насоса для конкретної системи.

Конструкція ущільнення валу

Серії насосів також можуть відрізнятися ущільненнями.

• Механічне ущільнення
• Пломба упаковки

Відповідна структура ущільнення залежить від конструкції насоса та вимог до експлуатації.

Яка різниця між насосами серії DG і D?

У багатьох традиційних класифікаціях насосів насоси серій D і DG пов’язані з горизонтальними багатоступінчастими відцентровими насосними конструкціями.

Однак точна різниця між D і DG залежить від класифікації продукту виробника.

Неправильно просто припускати, що DG завжди кращий за D, або що D і DG є абсолютно різними типами насосів.

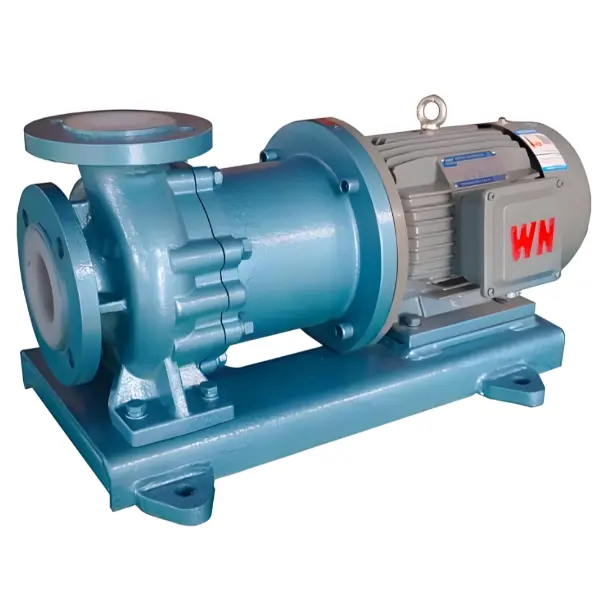

Що означає CQ у моделях насосів?

На відміну від насосів серії DG, CQ не є універсальною абревіатурою, яка використовується всіма виробниками насосів.

Різні компанії можуть використовувати CQ як код серії продукту для різних конструкцій насосів.

Перевіряючи насос серії CQ, покупці повинні підтвердити через:

• Каталог виробника
• Технічні характеристики продукції
• Технічні креслення
• Описи товарів

Правильне тлумачення залежить від власної системи класифікації виробника.

Як швидко визначити потрібну серію насосів?

Підтвердьте перекачування середовища

Перша перевірка:

• Яка рідина буде перенесена?
• Чи містить тверді частинки?
• Чи корозійний?

Наприклад, насос серії DG призначений для рідин без твердих часток або корозійних властивостей.

Перевірте умови експлуатації

До важливих умов належать:

• Температура рідини
• Вхідний тиск
• Системні вимоги

Зрозумійте структуру насоса

Перед вибором насоса перевірте:

• Одноступенева або багатоступенева конструкція
• Горизонтальна або вертикальна структура
• Тип всмоктування

Перегляньте повну технічну інформацію

Назва моделі насоса - це лише перший крок. Професійний вибір також повинен враховувати специфікації продукту, технічні креслення, вимоги до експлуатації та рекомендації виробника.

Чому покупці повинні розуміти коди моделей насосів?

Краще спілкування з постачальниками

Знання основного значення серії насосів допомагає покупцям більш чітко описати свої вимоги.

Уникайте неправильного вибору

Розуміння класифікації насосів зменшує ризик вибору насоса лише за зовнішнім виглядом або ціною.

Простіше порівняння продуктів

Покупці можуть більш ефективно порівнювати різні сімейства насосів, розуміючи їх структурні відмінності.

Коди моделей насосів, такі як DG, D і CQ, використовуються для ідентифікації різних серій насосів або категорій конструкції.

Горизонтальний багатоступінчастий відцентровий насос серії DG являє собою конструкцію насоса з горизонтальною багатоступінчастою структурою з одним всмоктуванням для перекачування відповідних чистих рідин за певних умов експлуатації.

Однак лише букви насоса не можуть визначити, чи підходить продукт для конкретного застосування.

Правильний метод вибору полягає в оцінці повних умов експлуатації, включаючи середовище, що перекачується, вимоги до температури, тиску, умови встановлення та технічні характеристики, надані виробником.
